这篇文章与上一篇相比，难度明显加大，数据处理的能力明显提高。还在纠结于上一篇教程的朋友这一篇看一看图个乐呵即可！如果已经开始入门gh并且慢慢开始上手的可以看本篇。
本帖最早的思路来自于NCF的曲面桁架的生成，但是在教程中是由一根曲线做出的规则曲面桁架。本人的建筑屋顶部分是一个不规则的曲面（异性建筑害死人，这就是条尼玛不归路啊！！！T.T）在具体曲线建桁架的时候有些地方数据会出问题导致无法生成桁架，楼主也没能解决，因此钻研五十余年用了很笨的方法做了此贴。望各位轻喷。
如图，当set one surface时候运算器出错。（我其实一直想知道是不是新版本运算器用法有区别了？）
更新：两年后的我看着曾经的帖子有时候总是会哈哈哈大笑。上图Boundary Srf运算器报错的原因显然是四点不共面。
教程：
本人的思路概况可以分为以下步骤，首先拾取曲面，然后分割，offset，得出分割面中点和角点，利用角点和中点连线生斜向杆，两层面各角点uv方向连线生横杆，节点加球（可选），面出厚度生玻璃（薄膜，板）迂回千百次，只为佳人心。
首先我们要做的就是拾取surface。我的surface由于长得很不帅，所以随手画了个符合大众审美的。这里有一个小的知识点，在实际运用中由于你的屋顶（比如我体育馆）动辄跨度百十米，可以先scale缩放减少运算量，等全部做完bake好了再等比放大回来。
我的机器配置还不错，因此我接下来会疯狂的为您演示很多错误的做法（事实证明很多我能想到的故意连错的错误都导致我的程序在死循环，虽然我vb当年42我也依稀记得vb里有个end loop的命令，不知道gh里有没有类似的命令能不让gh再傻呵呵的计算下去。目前为止已经卡死八次），因为我发现很多帖子都告诉你怎么做，很少提到为什么不能这么干。通过这样比对我认为您可以更容易理解很多视频教程，论坛教程上为何高手要绕一圈这样处理而非最简单的走直线（因为走不通比如会卡死）。还有新手一定要注意保存不然就会我这样一但傻叉连错了就完了。

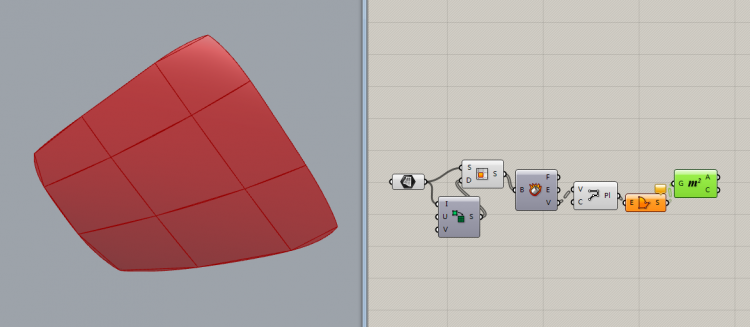

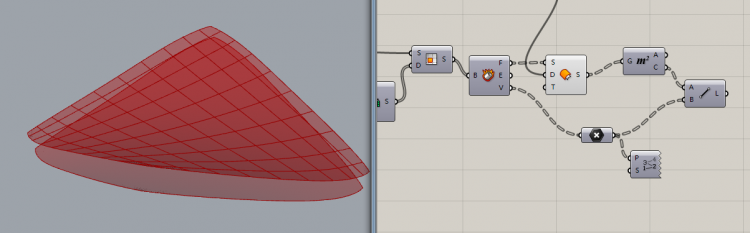

拾取曲面以后，我们要进行的工作就是将平面分割。然后将平面offset一下。再将上头的面中点找出来。
这时候按照原来的教程，要用item list分别导出四个角进行连线。我看了看数据，四个角已经自动分好组了，按照理论来说直接和中点连线即可。如下图，一个颜色是一簇数据。

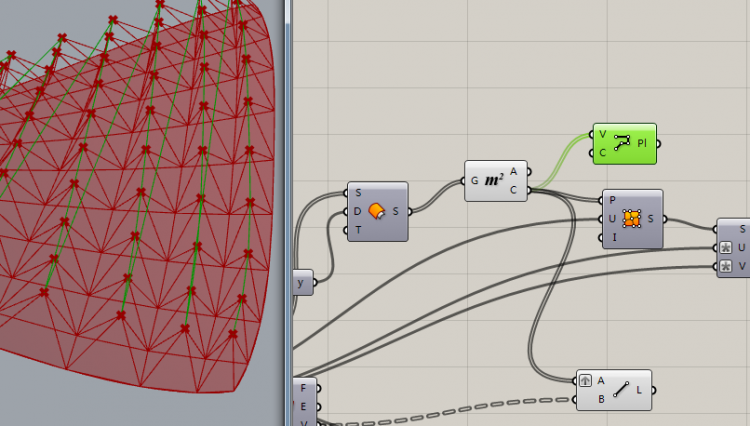

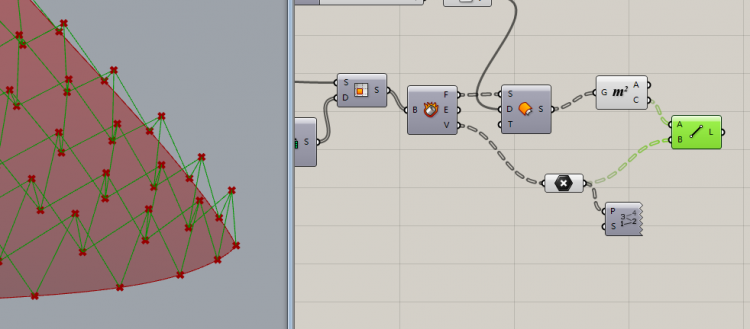

直接连线。

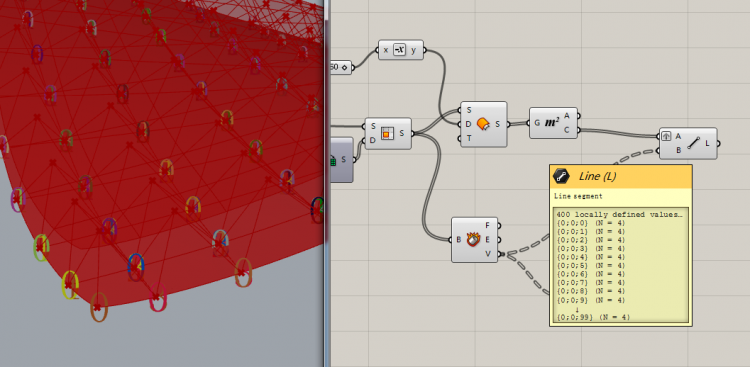

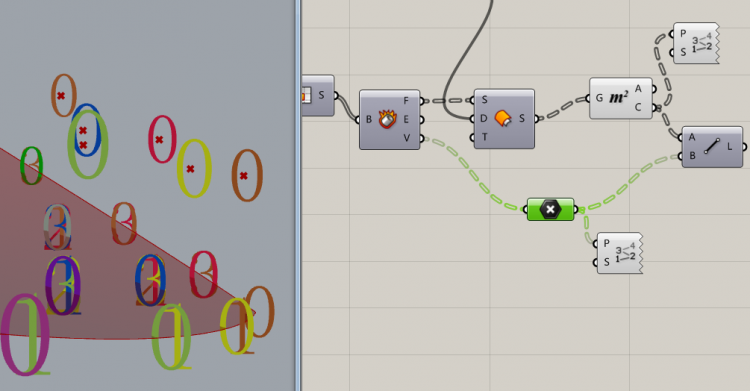

接下来我用panel比对了一下，发现上边一百个点，下边四百个点，对应应该有四百条线对吧？对于下边一百个分割后的小面来说，同一个位置点（不算边上）一定是有四个的，因为有四个surface。但是根据display的颜色来看树形数据自动分组，连接以后未觉有何不妥。Panel也都显示是四百条线。

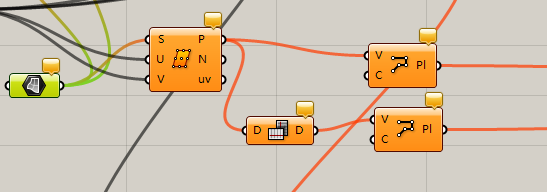

接下来我们说一下生成横向杆件，很多新手会这样做，因为下边已经有了四百个点，直接用polyline链接。

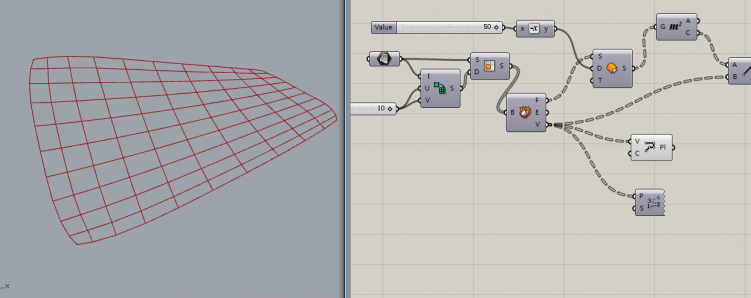

看，貌似结果还不错。可是这样真的好吗…真的对吗…你真的比我还帅吗…
我们在做任何操作之前，一定要记住，保存加看数据结构。参数化设计和参数是离不开的，参数的数据类型也是很重要的。我们先来看一下正确的（理智）做法：

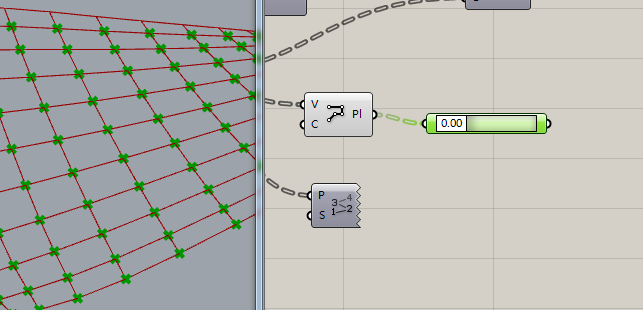

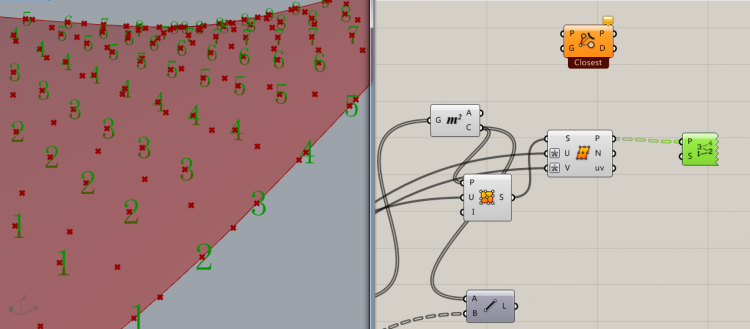

我们再来对比一下我们的。用一个曲线上点的控制器，连上拖拽一下，你会看到曲面上的所有点。这个点会转一圈。BOOM！重叠了发现了吗？

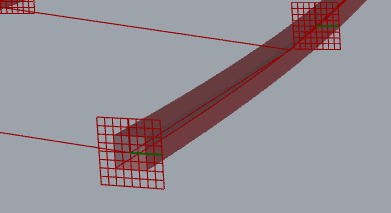

这样直接连接的结果是我们生成的不是横向的线（尽管看起来是，如同我剧照上的女演员永远是那么美）可实际呢？实际是一百个小方块。那么按照正确的做法，分别将所有点生成线，只需要横竖11+11=22条线。这样你的模型会更节省资源。

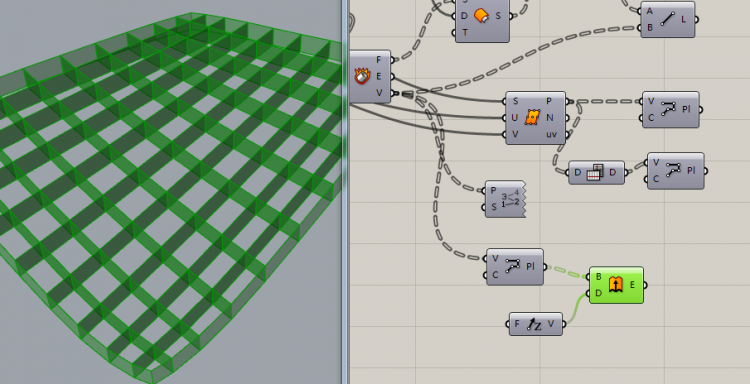

我们换种说法，刚才那样的方法就相当于给平面生墙，前者是每一个平面生墙以后在堆叠在一起，墙和墙会重叠尽管最后也是长得一样。后者是直接用轴线生成了片墙，除了横竖交接的地方永远都只是一面墙。当然这个方法也适用于快速生墙，如下图。

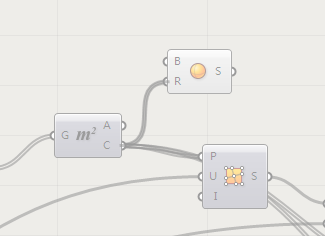

接下来我们在上边的面寻找边角点，也做出来横向的杆件。但是我出现了错误。
仔细检查发现是surface的输入端出现了问题。这里有一个知识点，当面（brep）被炸开了以后，F对应的是面，这个面是face，和surface不一样，是一个没有边的面，请自行理解。对于一个没有边线的face来说，是无法进行point to surface的。我们改变一下输入端。让边线edge的元素进来。

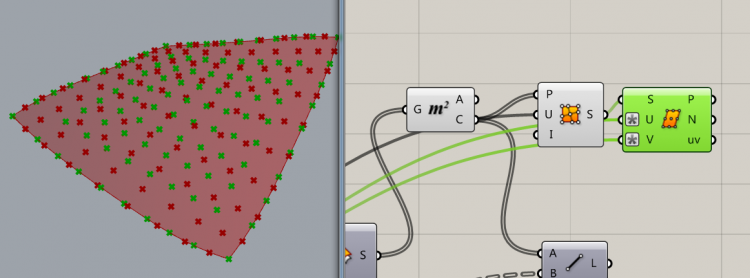

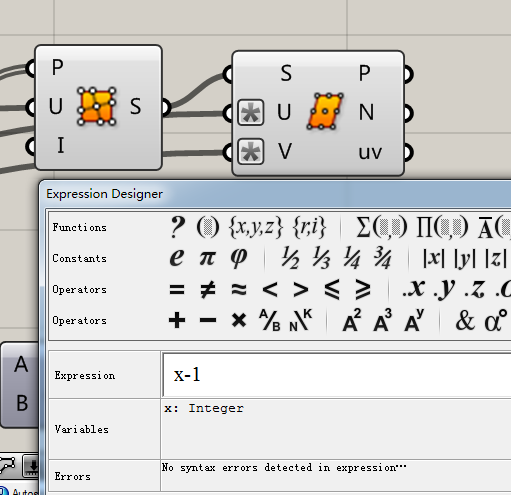

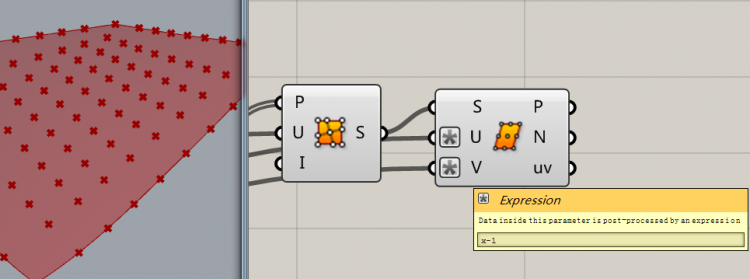

接下来我们用中心点生成上边的面。由中点生成的上边的面要比下边的面uv方向各少一个单位。需要说明的是，由于gh升级了，重新定义了表达的方法。我们必须输入x-1.这一点可以在详细的说明中看到接入端名称。
生成了上边的面，数据类型完全一样。
需要说明的是 如果这时候你发现在之前的点和面不吻合，记得把布尔值设置一下。

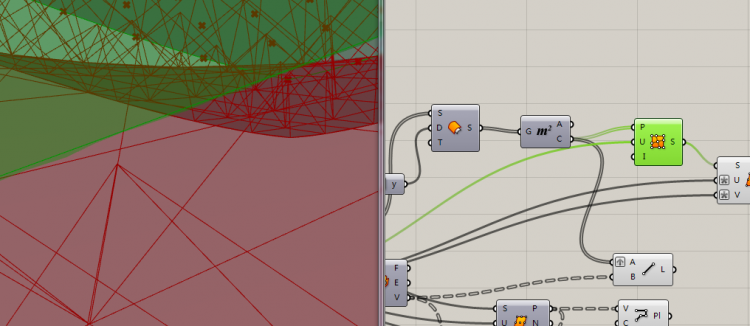

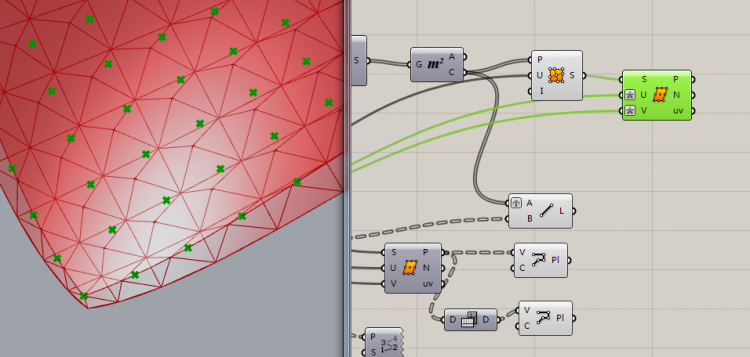

按理说我们就可以直接像下头的面一样生杆件了，但是我也出现了点和中点不对应的情况。

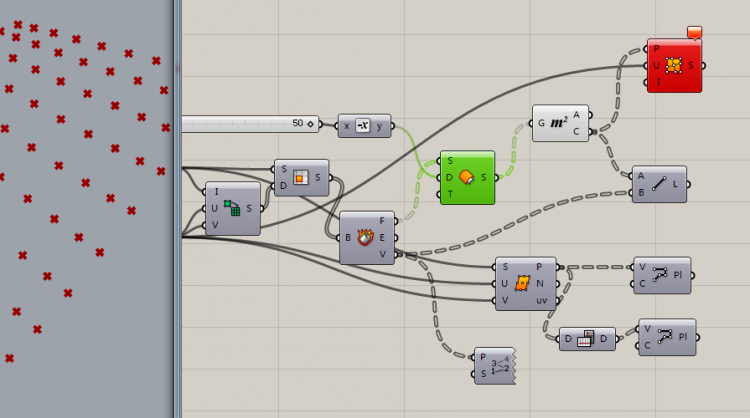

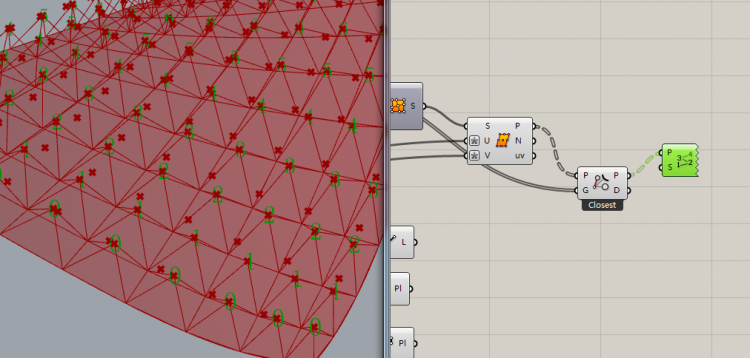

因此我们用ncf的小技巧，直接把点投影到中点上。

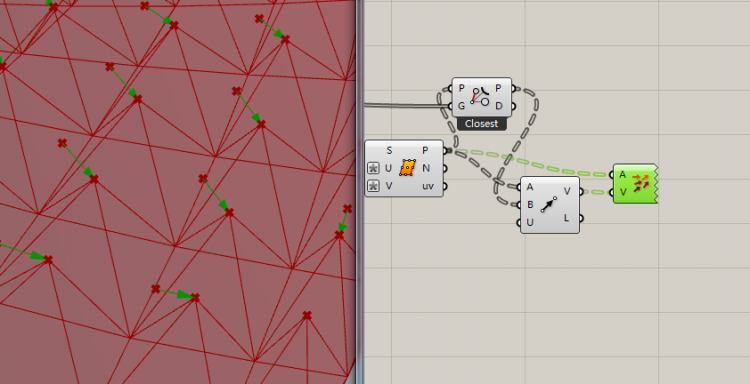

用一个向量display可以清楚地看出来点的位移。
这时候有人会问，哎呀中点生面面生点在挪到中点你烦不烦啊干嘛不直接用中点polyline生个横杆？
看到了吗？因为所有点的顺序是连着的，所以点会出现首尾相连的情况。

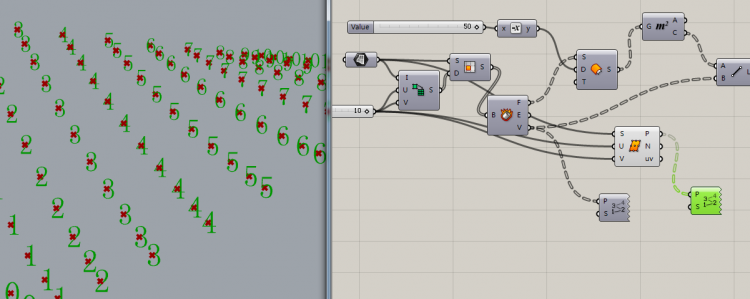

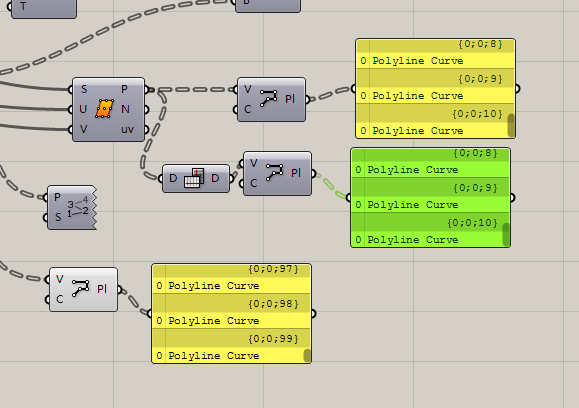

接下来我们要进行链接了，好习惯，先看一下数据结构是否正确。
（他奶奶的连错了又卡死了，重新来过吧。提醒各位，在C盘-用户-你的名字-appdata-roaming-mcneel-rhino 5.0-autosave和grasshopper-autosave有自动保存的文件，大家可以应对卡死，或者经常清理一下免得占用太多地方。我一个带环境的模型五百多M你敢信？… ）
接下来的工作就很简单了我就不截图了（主要是因为刚卡死，现在重新进去拾取surface太卡）。找到中点的控制器，生个节点球玩儿，再把面相应加个厚度，再把线pipe生成管，你就可以做属于你自己的任意曲面的桁架了。相比较来说这个运算器命令少点，算是个简化版？

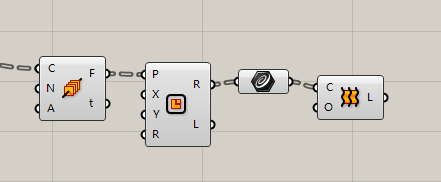

最后一点要说明的是，由于生成pipe，光滑的曲面太耗资源，大家可以按照需求生成方形的管。方法如下。

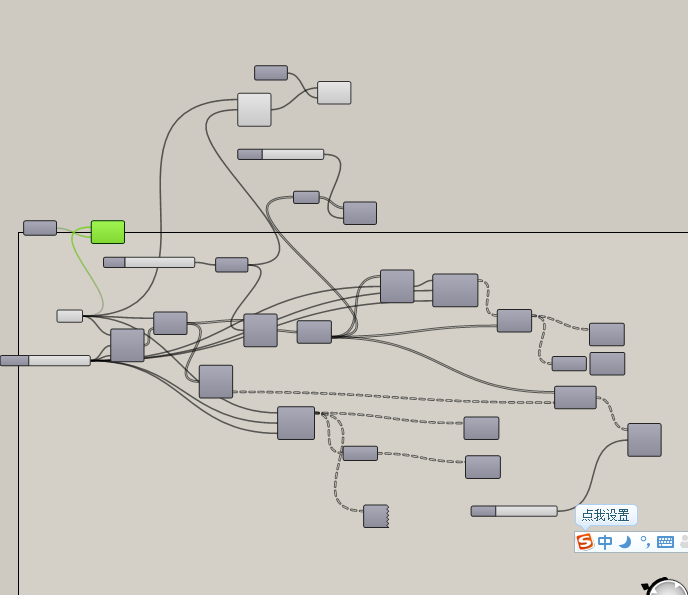

附上全家福和附件：
———————————————————————————————————————————————————————
